¿Cómo proteger un medidor de nivel de agua de radar de los rayos?

Los rayos representan una amenaza significativa para los medidores de nivel de agua del radar, que son cruciales para monitorear los niveles de agua en diversas aplicaciones, como ríos, lagos y tanques. Como proveedor de calibre de nivel de agua de radar de buena reputación, entendemos la importancia de proteger estos dispositivos de los daños por rayos para garantizar su operación confiable y longevidad. En esta publicación de blog, discutiremos estrategias efectivas y las mejores prácticas sobre cómo proteger un medidor de nivel de agua de radar de los rayos.

Comprender la amenaza de un rayo

Lightning es un poderoso fenómeno natural que puede causar daños graves a los equipos electrónicos, incluidos los medidores de nivel de agua del radar. Cuando se produce un rayo, libera una cantidad masiva de energía eléctrica que puede inducir aumentos de alto voltaje en los sistemas eléctricos cercanos. Estas oleadas pueden viajar a través de líneas eléctricas, cables de comunicación e incluso el suelo, alcanzando el medidor de nivel de agua del radar y potencialmente causando daños irreversibles a sus componentes sensibles.

Los efectos de un rayo en un medidor de nivel de agua del radar pueden variar desde mal funcionamiento hasta la falla del sistema completa. En algunos casos, el medidor puede experimentar errores intermitentes, lecturas inexactas o una pérdida completa de funcionalidad. La reparación o reemplazo de un medidor de nivel de agua de radar dañado puede ser costoso y consumir mucho tiempo, sin mencionar la posible interrupción de las operaciones de monitoreo del nivel del agua. Por lo tanto, es esencial tomar medidas proactivas para proteger estos dispositivos de los rayos.

Grounding y vinculación

Una de las formas más efectivas de proteger un medidor de nivel de agua de radar de los rayos es garantizar una conexión a tierra y unión adecuadas. La conexión a tierra proporciona una ruta de baja resistencia para que la corriente eléctrica fluya hacia el suelo, desviando la energía de un rayo lejos del medidor. La unión, por otro lado, implica conectar todos los componentes metálicos del medidor y su equipo asociado para crear un plano equipotencial, minimizando la diferencia de potencial entre las diferentes partes del sistema.

Aquí hay algunas consideraciones clave para conectar a tierra y unir un medidor de nivel de agua de radar:

• Instalación de la barra de tierra: Instale una biela cerca del indicador del nivel de agua del radar y conecte al terminal de conexión a tierra del medidor utilizando un conductor de conexión a tierra de baja resistencia. La barra de conexión a tierra debe ser conducida profundamente en el suelo para garantizar un buen contacto eléctrico con la tierra.
• Vinculación de componentes metálicos: Enlace todos los componentes metálicos del medidor de nivel de agua del radar, incluido el recinto, la antena y el soporte de montaje, juntos utilizando conductores de unión. Esto ayuda a igualar el potencial eléctrico entre las diferentes partes del sistema y evitar la formación de diferencias potenciales que podrían provocar arco o daño eléctrico.
• COLODACIÓN DE LAS PODER y LÍNEAS DE COMUNICACIÓN: Tierra todas las líneas de potencia y comunicación conectadas al medidor de nivel de agua del radar. Esto se puede lograr mediante el uso de protectores de sobretensión con capacidades de conexión a tierra incorporadas o instalando conductores de conexión a tierra separados para cada línea.

Dispositivos de protección contra sobretensiones

Además de la conexión a tierra y la unión, los dispositivos de protección contra sobretensiones (SPD) pueden proporcionar una capa adicional de protección contra las oleadas inducidas por un rayo. Los SPD están diseñados para detectar y desviar los aumentos de alto voltaje lejos del medidor de nivel de agua del radar, evitando que alcancen los componentes electrónicos sensibles.

Hay varios tipos de SPD disponibles, que incluyen:

• Protectores de sobretensión: Estos dispositivos se instalan en el circuito de fuente de alimentación del medidor de nivel de agua del radar para proteger contra sobretensiones de voltaje causadas por rayos u otras perturbaciones eléctricas. Los protectores de sobretensión de energía generalmente usan varistores de óxido de metal (MOV) o tubos de descarga de gas (GDT) para desviar el exceso de voltaje al suelo.
• Protectores de sobretensión de la línea de comunicación: Los protectores de sobretensión de la línea de comunicación se instalan en los cables de comunicación conectados al medidor de nivel de agua del radar para proteger contra los aumento en las líneas de datos. Estos dispositivos utilizan tecnologías similares a los protectores de sobretensión de potencia para desviar el exceso de voltaje y evitar daños en la interfaz de comunicación del medidor.

Al seleccionar SPDS para un medidor de nivel de agua de radar, es importante elegir dispositivos que estén clasificados para los requisitos específicos de voltaje y corriente del medidor y su equipo asociado. Además, asegúrese de que los SPD estén instalados correctamente y de acuerdo con las instrucciones del fabricante.

Lightnings y jaulas de Faraday

Las bordees de los rayos y las jaulas de Faraday son medidas de protección adicionales que se pueden usar para proteger un medidor de nivel de agua del radar de los rayos directos.

• Pararrayos: Una biela es una varilla metálica instalada en el punto más alto de una estructura o equipo para atraer ataques de rayos y proporcionar una ruta segura para que la corriente eléctrica fluya hacia el suelo. Al instalar una pararrayos cerca del medidor de nivel de agua del radar, el riesgo de un rayo directo en el medidor puede reducirse significativamente.
• Jaulas de faraday: Una jaula de Faraday es un recinto hecho de material conductor que rodea el indicador del nivel de agua del radar y su equipo asociado. La jaula actúa como un escudo, evitando que los campos eléctricos externos, incluidos los generados por rayos, penetraran el recinto y alcancen el medidor.

Si bien las pararrayos y las jaulas de Faraday pueden proporcionar una protección efectiva contra los rayos directos, pueden no ser prácticos o rentables para todas las aplicaciones. Es importante evaluar los requisitos y riesgos específicos de cada instalación y determinar si estas medidas de protección adicionales son necesarias.

Instalación y ubicación

La instalación y la ubicación de un medidor de nivel de agua de radar también pueden desempeñar un papel importante en su protección contra los rayos. Aquí hay algunos factores importantes a considerar:

• Evite las áreas de alto terreno y abierto: Instale el medidor de nivel de agua del radar en un lugar que no está expuesto a rayos directos, como en una colina o en un campo abierto. En su lugar, elija una ubicación protegida por estructuras o árboles más altos.
• Mantenerse alejado de los objetos conductores: Evite instalar el medidor de nivel de agua del radar cerca de objetos conductores, como cercas metálicas, líneas eléctricas o grandes estructuras metálicas. Estos objetos pueden atraer rayos y aumentar el riesgo de daño al medidor.
• Montaje y recinto adecuados: Asegúrese de que el medidor de nivel de agua del radar esté montado de forma segura y en un recinto adecuado que brinde protección contra los factores ambientales, incluido el rayo. El recinto debe estar hecho de material no conductivo y tener una ventilación adecuada para evitar el sobrecalentamiento.

Mantenimiento e inspección regular

El mantenimiento e inspección regular de un medidor de nivel de agua de radar es esencial para garantizar su protección continua de los rayos. Aquí hay algunas tareas de mantenimiento que deben realizarse:

• Verifique las conexiones de conexión a tierra y vinculación: Inspeccione periódicamente las conexiones de conexión a tierra y unión del medidor de nivel de agua del radar para garantizar que estén seguros y en buenas condiciones. Las conexiones sueltas o corroídas pueden aumentar la resistencia del sistema de conexión a tierra y reducir su efectividad para desviar la energía del rayo.
• Dispositivos de protección contra sobretensiones de prueba: Pruebe los dispositivos de protección contra sobretensiones instalados en el medidor de nivel de agua del radar regularmente para garantizar que funcionen correctamente. Reemplace cualquier SPDS dañado o mal funcional de inmediato.
• Inspeccionar el medidor y su recinto: Inspeccione visualmente el medidor de nivel de agua del radar y su recinto para obtener signos de daño o desgaste. Busque grietas, abolladuras u otro daño físico que pueda comprometer la protección del medidor contra los rayos.

Conclusión

Proteger un medidor de nivel de agua de radar de los rayos es crucial para garantizar su operación confiable y longevidad. Al implementar la conexión a tierra y la unión adecuadas, el uso de dispositivos de protección contra sobretensiones y tomar otras medidas de protección, como la instalación de rayos y jaulas de Faraday, el riesgo de daños por rayos puede reducirse significativamente. Además, se debe considerar cuidadosamente la instalación y la ubicación del medidor, así como el mantenimiento e inspección regulares para garantizar su protección continua.

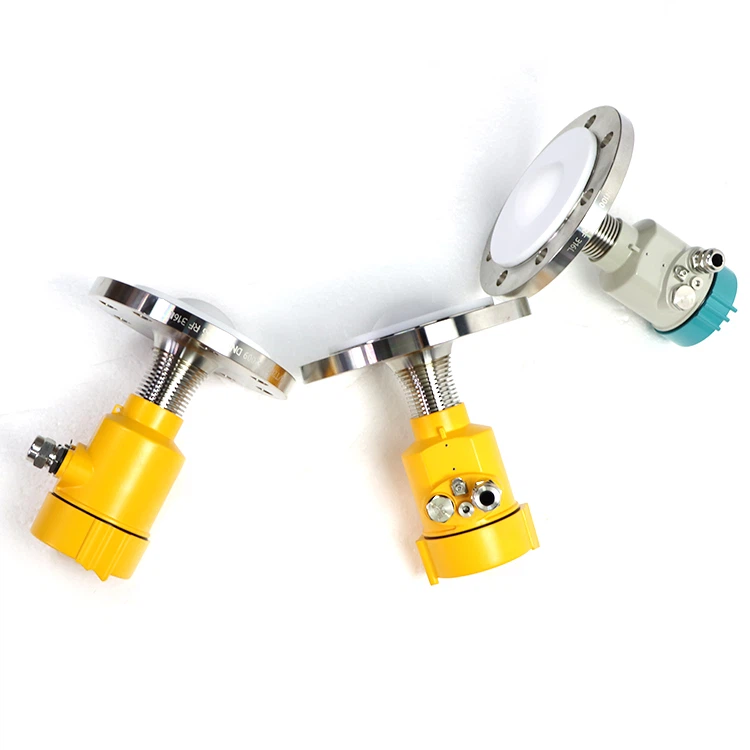

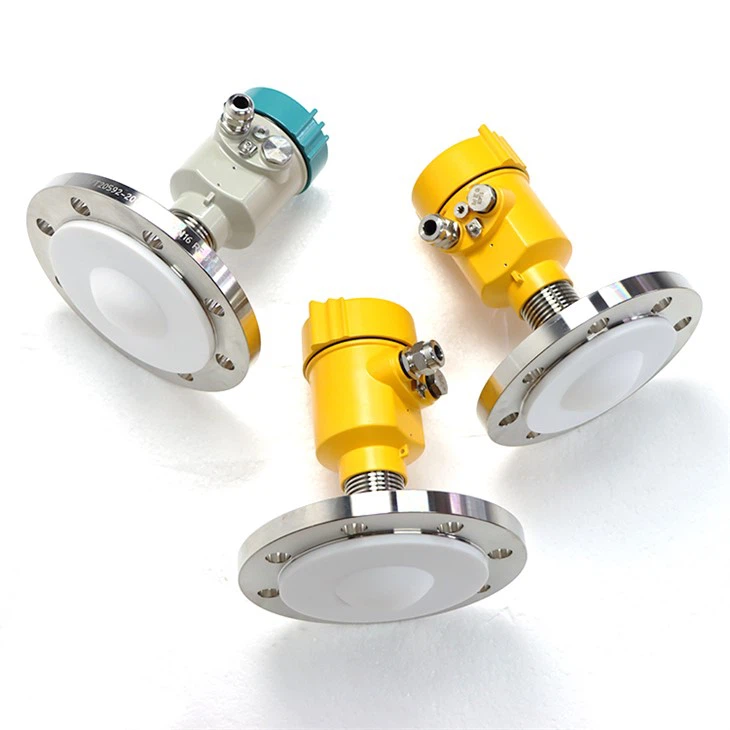

Como proveedor de indicadores de nivel de agua de radar, ofrecemos una amplia gama de alta calidadSensor de nivel de agua tipo radarpara varias aplicaciones, incluidaMedición del nivel del tanque de radaryTransmisor de nivel de radar. Nuestros productos están diseñados para proporcionar un monitoreo de nivel de agua preciso y confiable, y también podemos proporcionar asesoramiento experto sobre cómo protegerlos de los rayos. Si está interesado en aprender más sobre nuestros medidores de nivel de agua de radar o tiene alguna pregunta sobre la protección del rayo, contáctenos para una consulta y una discusión de adquisiciones.

Referencias

• Asociación Nacional de Protección contra Incendios (NFPA). (2020). NFPA 780: Estándar para la instalación de sistemas de protección de rayos.
• Instituto de Ingenieros Eléctricos y Electrónicos (IEEE). (2014). IEEE C62.41.2: Práctica recomendada sobre la caracterización de sobretensiones en circuitos de potencia de bajo voltaje (1000 V y menos) de CA.
• Comisión Electrotécnica Internacional (IEC). (2016). IEC 62305: Protección contra los rayos.
