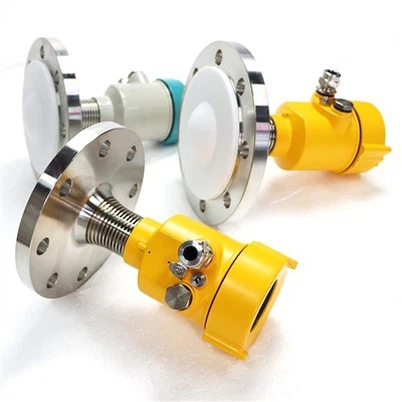

Transmisor de nivel de nivel de radar montado de brida DN100PN16

El sensor de nivel de líquido de radar es un dispositivo electrónico que utiliza ondas electromagnéticas para detectar objetivos. Emite ondas electromagnéticas para iluminar el objetivo y recibe su eco, obteniendo así información como la distancia desde el nivel del agua y el flujo de agua hasta el punto de emisión de la onda electromagnética, la tasa de cambio de distancia (velocidad radial), ángulo de azimut, altitud, etc.

Los usos y estructuras específicos de los indicadores de nivel de radar varían, pero sus formas básicas son los mismos, que incluyen transmisores, antenas de transmisión, receptores, antenas de recepción, piezas de procesamiento, pantallas, etc. También hay equipos auxiliares como equipos de suministro de alimentación, adquisición de datos. equipo y equipo anti-interferencia.

Parámetro técnico

Principio de trabajo

El sensor de nivel de líquido de radar puede generar una señal analógica 4-20 mA y medirlo a través de un instrumento de dos hilos con comunicación HART superpuesta, o un instrumento de cuatro hilos con RS -485 y Modbus. Su distancia de medición máxima puede alcanzar 120 metros. La antena de radar se optimiza aún más para adaptarse a diferentes condiciones de funcionamiento. El nuevo microprocesador rápido permite un análisis de señal, procesamiento y respuesta más eficiente, lo que permite que el transmisor de nivel de radar funcione de manera efectiva en entornos de medición complejos, como medios corrosivos, reactores, silos de polvo, medios no conductores y altas temperaturas.

Detalles del producto

Características

1. El sensor de nivel de líquido de radar tiene un pequeño ángulo de haz, energía concentrada y una fuerte capacidad anti-interferencia, mejorando significativamente la precisión y confiabilidad de la medición;
2. La antena es de tamaño pequeño y es fácil de instalar de manera rápida y fácil;
3. El área de medición ciega es pequeña, adecuada para escenarios de medición de pequeños tanques;
4. El medidor de nivel de agua del radar utiliza una longitud de onda más corta y es más adecuado para medir el nivel líquido de materiales de partículas pequeñas;
5. Medición sin contacto, sin desgaste y contaminación, asegurando la seguridad y confiabilidad del proceso de medición;
6. La señal de salida se puede seleccionar del sistema (4-20}) MA/Hart de dos hilos, el sistema de cuatro hilos o el protocolo RS485/Modbus. La fuente de alimentación del sistema de cuatro hilos es tan baja como 12VDC para satisfacer las necesidades de diferentes escenarios de aplicación.

Aplicación de productos

El sensor de nivel de líquido de radar es adecuado para la medición continua sin contacto del líquido, la suspensión y el nivel de partículas, y es adecuado para grandes cambios en la temperatura y la presión; en presencia de gases inerte y materia volátil. También se puede usar en río, polvo, sólido, ácido y álcali, detección de material del tanque, medición de tanque químico, medición de cemento de polvo de carbón, medición de la planta de energía del tanque de aceite, medición de la industria farmacéutica de corrosión, etc.

Este método de medición utiliza pulsos de microondas y puede funcionar normalmente dentro de la banda de frecuencia industrial. La energía del haz es baja y se puede instalar en varios contenedores o tuberías de metal y no metal sin causar daño al cuerpo humano y al medio ambiente.

Instrucciones de instalación

Se recomienda que la distancia (1) desde la pared donde se instale la tubería corta en la pared externa sea la siguiente:

- A 1/6 de diámetro del tanque de la pared del tanque, la distancia mínima es de 200 mm.
- No instale por encima de la abertura de alimentación (4).
- No se puede instalar en una posición central (3). Si el sensor de nivel de líquido de radar se instala en el centro, puede causar múltiples ecos falsos, y los ecos de interferencia pueden causar pérdida de señal.

certificado

Período de garantía de 12 meses; Mantenimiento de por vida gratis

Sobre el embalaje

¡El equipo de envasado de máquina de espuma importada protege los productos, asegurando que los bienes estén menos dañados durante el transporte de larga distancia!

Incluyendo: 1 producto, accesorio, manual, 1 certificado de conformidad, 1 lista de envío y 1 manual de instalación.

Transporte

Carrier: TNT, UPS, FedEx, DHL International Logistics garantiza la puntualidad del transporte.
